Место происхождения:
Китай
Фирменное наименование:
XINYU
Номер модели:
ЛПГ500

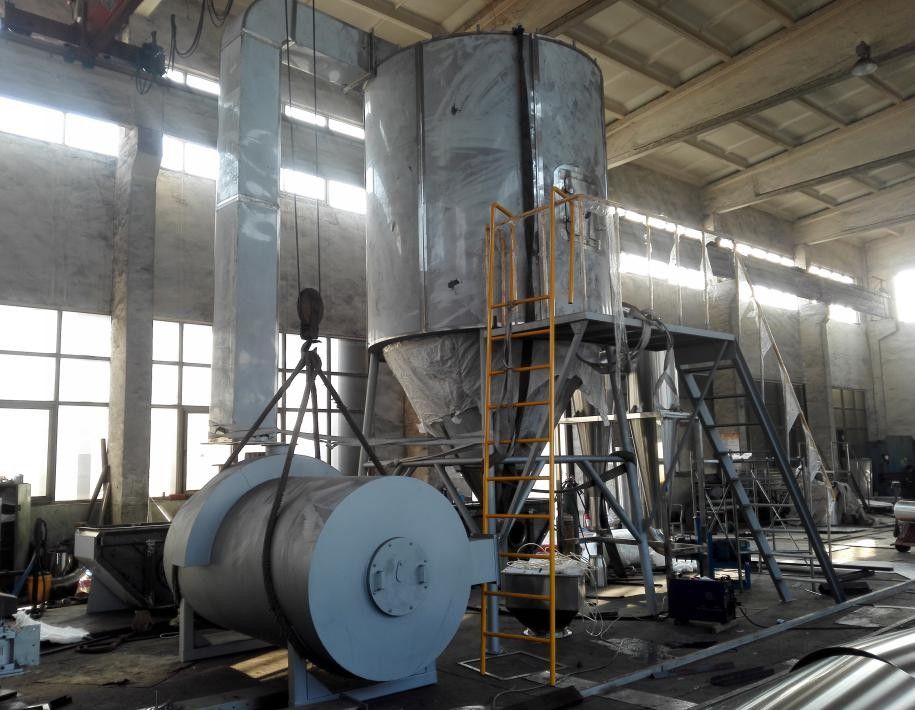

Сушильщик брызг ЛПГ500 Сентрифигурал
Ⅰ, условие дизайна оборудования:
1, условие жидкости питания
Имя материала: жидкость
Содержание твердых веществ: 25%
Окончательная влага: 5%
Температура воздушной среды входа: 200--210℃ (температура воздушной среды входа 210℃)
Температура воздушной среды выхода: ~90℃
Испарение воды: 500 кг/х
Выкостность: нет
Пропорция жидкости: ~1,1 г/км3
Тепловой источник: Газ-увольнянный подогреватель дутья
Жидкостная температура: 20℃
2, условие сухого продукта:
Сухой размер зерна: сетка ~120
Пропорция накопления сухого вещества: ~0,8 г/км3
Гигроскопичность: нет
Температура выхода материальная: 40~50℃
3, отростчатые условия
Режим распыливания: Центробежный
Режим контакта между капельками и горячим воздухом: Параллельная подача
Тепловые источники и методы топления: Газ-увольнянный подогреватель дутья
Температура воздушной среды входа: 210℃
Температура воздушной среды выхода: ~90℃
Режим собрания порошка: Требования к двухступенного пресипитаторСыстем циклона материальные: Часть контакта и снаружи мейнфрейма СС304, оставаясь К235.
4, конструируют метеорологические условия
Атмосферное давление: давление стандартной атмосферы
Температура окружающей среды: 20℃
Относительная влажность: 60%
Содержание влаги окружающего воздуха: 0,012 кг/кг
5, общественные работы (итог)
5,1 электрический источник
Электропитание: 380В, 3фасе, 50ХЗ
Сила: движущая сила 267 кв
6. Основные параметры оборудования:
(1) диаметр башни внутренний: Φ5800 мм
(2) диаметр башни наружный: Φ5960 мм
(3) том воздуха: 15000 кг/х
(4) температура воздушной среды входа: 210℃
Температура воздушной среды выхода: ~90℃
(5) сухой выведенный наружу продукт: ~200 кг/х
Испарение воды: 500 кг/х
(6) содержание воды сухого порошка: 4%
(7) Газ-увольнянный подогреватель дутья: 800000 ккал/х
(8) экстрактор пыли 1 циклона: 2-- ССФ/Φ1100
Экстрактор пыли 2 циклона: 2-- ССФ/Φ1000
(9) дуя машина: Модель: сила 4-72-5А: скорость 15КВ: 2900 рпм
(10) вентилятор наведенного проекта: Модель: сила 9-26-10Д: скорость 55КВ: 1450 рпм
(11) насос винта: Модель: Сила ГФ40-1: давление 4КВ: 0,6 Мпа
Скорость потока: 8 скорость м3/х: 700 рпм
(12) атомизатор: Модель: Сила СХ-500: 11КВ
Скорость: 12000~15000 рпм
Ⅲ, определение систем
Начальный выбор: Блок брызг ЛПГ-500 более сухой
Система отопления: Газ-увольнянный подогреватель дутья
Система захвата порошка: Двухступенный разделитель циклона
Диэлектрическая система циркуляции: Цикл вентилятора проекта открытый
Система фильтрации воздуха: Начальный воздушный фильтр
Система фидера: Питаться насоса винта регулируемый автоматический
Система управления: Централизованный контроль шкафа контроля
Ⅳ, схематическая диаграмма технологического процесса (с чертежами)
Ⅴ, таблица параметра оборудования техническая
| Испарение воды (очищенное испарение воды) | 500 Кг/х (максимальных) | Диаметр башни/высота башни | Φ5.8м/13.6 м |
| Рабочая температура | Воздух 90℃ воздуха 210℃/Оутлет входа | Атомизатор ЛПГ-500 |
Скорость: 12000 р.п.м Диаметр диска: Φ180мм |
| установленная сила | трансмиссион~69КВ | ||
| Жара системы | 80×104 Ккал/х | Обжатое потребление воздуха | 0,6 м3/мин |
| Форма суша системы | Раскройте систему циркуляции | Питаясь режим | Питаться насоса винта стабилизированный |
| Режим контакта горячего воздуха | Режим параллельной подачи | Режим теплового источника | Газ-увольнянный подогреватель дутья |
| Режим собрания порошка | Двухступенный осадитель циклона | Режим распыливания | Центробежное распыливание |
| Режим контроля | Централизованный контроль шкафа контроля, может контролировать температуру воздушной среды входа, цифровую температуру, давление, разницу в давления | ||
