Место происхождения:
Китай
Фирменное наименование:
XINYU
Номер модели:
ZG-5

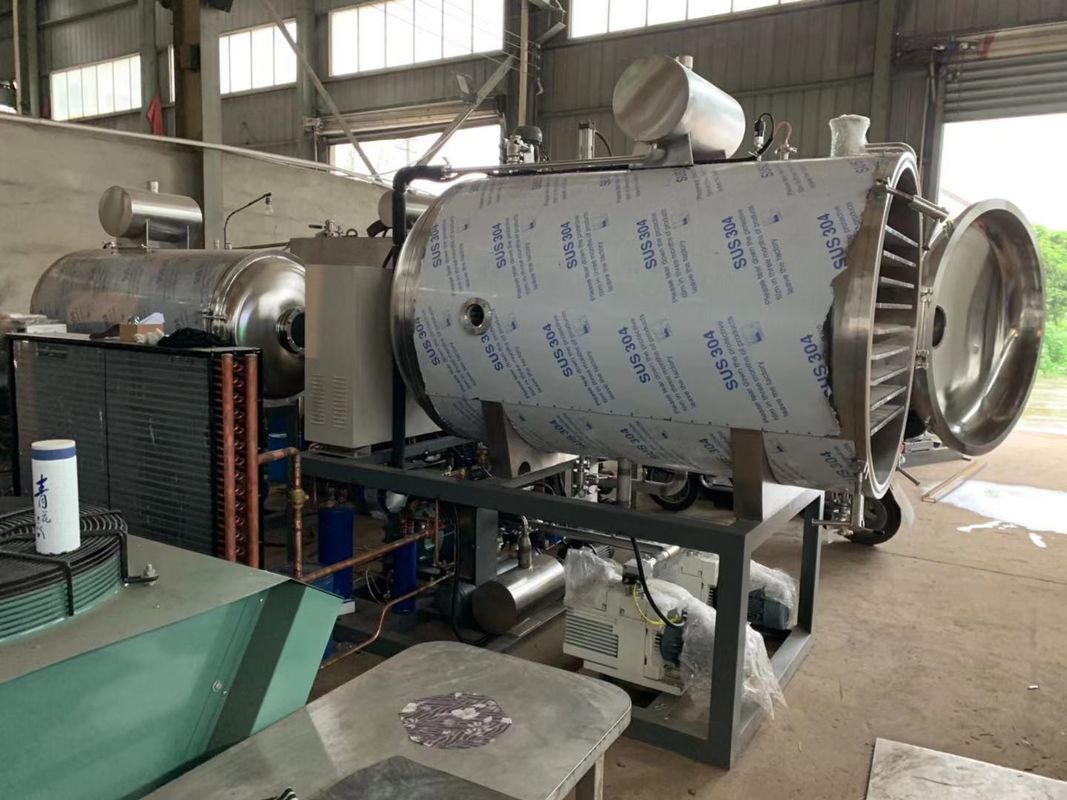

Линия автоматического производства сушильщик замораживания вакуума ЗГ-5
| Сушильщик замораживания ЗГ-5 | ||
| Конструкция | Технические параметры | Примечание |
| Низкопробная структура | ||
| Полезная площадь полок | 5㎡ | |
| Емкость входного сигнала | 50кг | |
| Максимальная емкость конденсатора | 60Кг/батч | |
| Электропитание | 220В/60Хз/3П | Согласно напряжению тока клиента |
| Расход энергии | 22.35Кв | |
| Охлажденная вода | 5Т/Хр (Т<28℃, П=0.1-0.15МПа) |
Ресиклабле Подготовленный клиентом |
| Размер машины (Л*В*Х) | 2700*1200*2430мм | Вопрос к фактическому дизайну |
| Основная структура | Тип единства | |
| Вес | 3000 Кг | |

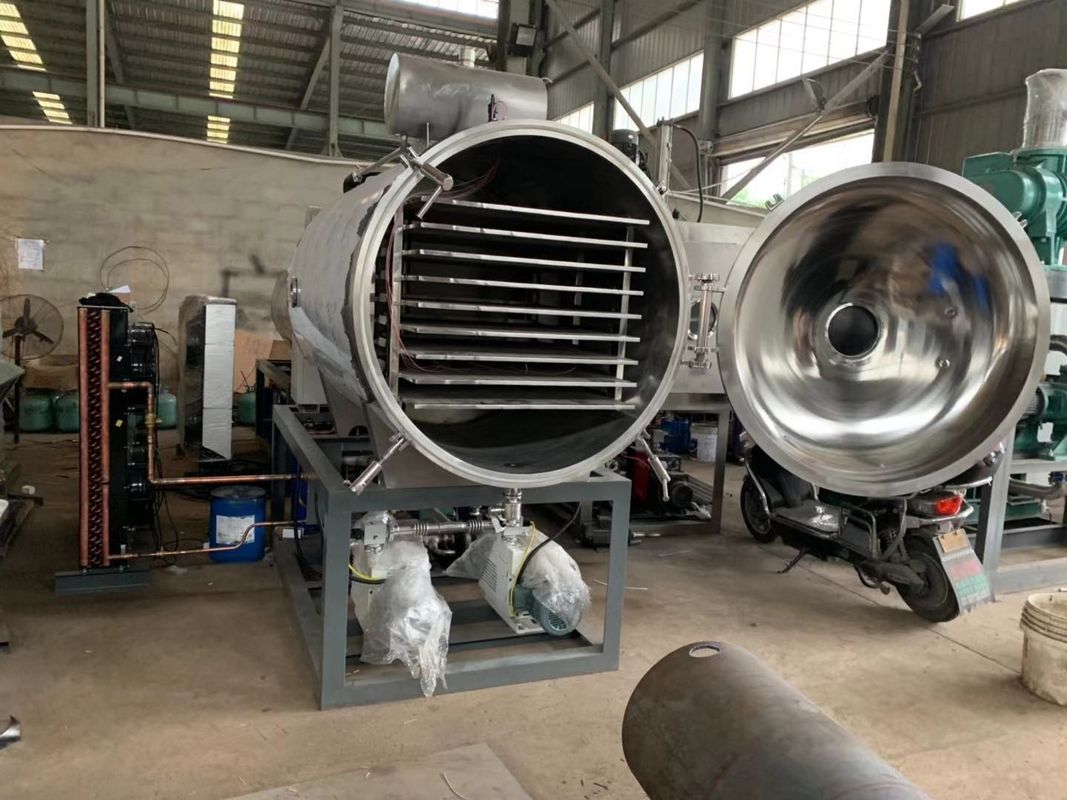

| Сухая камера | ||
| Сухой материал камеры | СУС304/6мм толщиной | |
| Сухие форма и размер камеры | Цилиндр φ1100*1100 | |
| Замок | Замок ручки руки | |
| Направление двери открытое | Справа налево | Решенный клиентом |
| Открытоуголый | >110° | |
| Материал двери | СУС304 | |
| Сурфасенесс | Ра≤0.5ум | |
|
Обзорный иллюминатор
|
Фрост-устойчивое стекло φ240мм, δ25~27 |
Установленный на фронт
|
| Уплотнение двери | Медицинское уплотнение силиконовой резины раздела о | |
| Датчик температуры | Т типа термопара | |
|
Полки |
||
| Материал полки | СУС304 | |
| Полка Сурфасенесс | Ра≤0.5ум | |
| Количество полки. (ПК) | 7+1 слой | Верхний слой полок компенсация влияния температуры |
| Поднос нержавеющей стали | Ханчжоу 395*445*30/2мм толщиной | 28пкс |
| Расстояние между полками | 75 мм | |
| Размер полки (Л*В*Х) | 800*895*15мм | |
| Температура полки самая низкая | -50℃ | |
| Температура полки самая высокая | +70℃ | |
| Тариф полки охлаждая | +20~-40℃≤60мин | Нулевая нагрузка |
| Расход энергии топления | 8 Кв/220В/60Хз | |
| Загородка полки | Предотвратите поднос пересеките сверх полку | |
| Конденсатор | ||
| Материал конденсатора | СУС304/6мм толщиной | |
| Форма и размер | Цилиндр φ1100*600 | На задней части сухой камеры |
| Материал трубы катушки | СУС304 | |
| Форма катушки | Круговая труба катушки | |
| Зона воды трубы катушки заразительная | ≥5㎡ | |
| Хладоагент | Р404а | |
| Температура конденсатора самая низкая | -55℃ | |
| Охлаждая тариф | +30~-40℃≤30мин | |
| Обзорный иллюминатор |
Фрост-устойчивое стекло φ240мм, δ25~27 |
Установленный на сторону
|
| размораживая метод | сСрай + погружение | |
| Датчик температуры | Т типа термопара | |
| Рефригератинг блок | ||
| Компрессор. | Мотор Бицер 12.2ХП двухступенный | 1сет |
| Расход энергии | 9.15Кв | |
| Хладоагент | Р404а | Подготовленный клиентом |
| Единообразие температуры полки | +/-1℃ | |
| Разделитель масла | Шенчжоу | 1сет |
| Фильтр для масла | Шенчжоу | 1сет |
| Регулятор дифференциала давления масла | Шанхай | 1сет |
| Газовожидкостный разделитель | Шенчжоу | 1сет |
| Фильтр засыхания влагоотделения | Шенчжоу | 1сет |
| Манометр | Шенчжоу | 3сет |
| Высоковольтное реле защиты | Шенчжоу | 1сет |
| Конденсатор охлаженный водой | Чжэцзян Кайди | 1сет |
| Рифленая амортизируя труба | Шенчжоу | 2пкс |
| Ручной клапан стопа | Шенчжоу | 1сет |
| Рефригератинг клапан соленоида | Эмерсон (Америка) | 1сет |
| Клапан расширения | Данфосс (Даньмарк) | 1сет |
| Красная медная труба | φ16, φ12, φ10 | |
| Возвращени-труба рефрижерации | труба нержавеющей стали φ38 безшовная | |
| Система вакуума | ||
| Вакуумный насос | ЛЭИБОЛД Д30К 1.5КВ | 2сец |
| Труба из волнистого листового металла | Φ76 | Сопротивление удара трубы вакуума |
| Воздушные потоки насоса | 100Л/С | |
| Расход энергии | 3Кв | |
| Клапан-бабочка | Нинбо ГИ-63 | |
|
клапан соленоида вакуума
|
Нинбо ДДК-40 | Автоматический раскройте или закройте с вакуумным насосом |
| датчик вакуума | Шаньдун ЗДЖ-54Д | |
| Окончательный вакуум | ≤1Па | Нулевая нагрузка |
| Нагнетая тариф | От атмосферного давления упаденного до 133 Па≤20мин | |
|
Тариф утечки системы |
0,005 Па.м3/сек | |
| Система циркуляции | ||
| Материал трубы | безшовная труба 304 | |
| Насос циркуляции | Нанфанг 1.1КВ | 1сет |
| Расход энергии | 9,1 Кв | |
| Шариковый клапан | Шанхай ДГ40 | Исполните с стандартом К/ИАКС002-97 |
| Обеспечивая циркуляцию жидкость | Силиконовое масло | Подготовленный клиентом |
| Теплообменный аппарат | БАОДЭ БПХЭ | 1сет |
| Тариф на отопление | >1℃/мин | |
|
Метод топления
|
Труба 4КВ*2пкс 8Кв нагрева электрическим током | |
| Метод контроля | Ручной/автоматический контроль | |
| Обеспечивая циркуляцию жидкий размер танка | ¢300*400 | |
| Система управления | ||
| Программное обеспечение системного контроля | Ханчжоу | 1сет |
| Шкаф вертикального контроля |
Ханчжоу Шуанлонг 1100×400×600 |
Контроль, показатель |
| ПЛК | КН АК/ДК/релай К.П.У. 226 СИМЕНСА | 1сет |
| Модуль расширения термопары | КН 4 ЭМ 231 СИМЕНСА (4 ТК) | 1сет |
| Модуль ввода аналога | КН ЭМ 231 СИМЕНСА (4 АИ) | 1сет |
| ХМИ | МКГС | 1сет |
| Кабель ХМИ и ПЛК | Ханчжоу | |
| Постоянн течение | Ханчжоу | 1 |
| Электропитание переключения | Компании Тайваня МВ/24В/5В |
24В 1пк 5В 1пк |
| Датчик температуры | Т типа термопара | Датчик температуры |
| датчик вакуума | Шаньдун ЗДЖ-54Д | 2 |
| Контактор АК |
СКХНЭИДЭР |
|
| Воздушно-перерыв | СКХНЭИДЭР | |
| Электрический провод | 10㎡, 6㎡, 4㎡, 2㎡, 1㎡ | |
