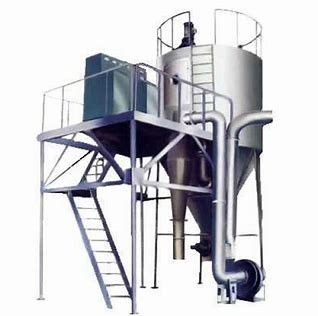

Топление сушильщика брызг пилотного масштаба сухого молока еды центробежное увольнятьое газом

Автоматическое сухое молоко 304SS/316SS центробежное

Главное введение

Высокоскоростной центробежный сушильщик брызг использован для того чтобы сделать зерно порошка из жидкости сразу. Соответствующее для продукции порошка от материалов как решение, эмульсия, жидкость и затир с быстрой суша скоростью, высокой эффективностью, упрощенным процессом, и сэкономленными ресурсами человека. особенно для теплочувствительного материала, эта технология смогла держать цвет, специю и вкус. Конечный продукт имеет хорошее единообразие, подвижность и растворяя емкость, также особую чистоту. Эта машина благоприятна для улучшать урожайность и преимущества хорошо от технологии, которая имеет большую перспективу в индустриях химиката, легкой промышленности, конструкционного материала, продтовара, фармацевтических, биохимических и другого.

Ⅰ, Условие дизайна оборудования:

1, состояние питания жидкостное

Имя материала: жидкость

Содержание твердых веществ: 25%

Окончательная влага: 5%

Температура воздушной среды входа: 200--210℃ (температура воздушной среды входа 210℃)

Температура воздушной среды выхода: ~90℃

Испарение воды: 500 kg/h

Выкостность: нет

Пропорция жидкости: ~1,1 g/cm3

Тепловой источник: Газ-увольнятьый подогреватель дутья

Жидкостная температура: 20℃

2, условие сухого продукта:

Сухой размер зерна: сетка ~120

Пропорция накопления сухого вещества: ~0,8 g/cm3

Гигроскопичность: нет

Температура выхода материальная: 40~50℃

3, отростчатые условия

Режим распыливания: Центробежный

Контактируйте режим между капельками и горячим воздухом: Параллельная подача

Тепловые источники и методы топления: Газ-увольнятьый подогреватель дутья

Температура воздушной среды входа: 210℃

Температура воздушной среды выхода: ~90℃

Режим собрания порошка: Двухступенные требования к материала precipitatorSystem циклона: Часть контакта и вне мейнфрейма SS304, оставаясь Q235.

4, метеорологические условия дизайна

Атмосферное давление: давление стандартной атмосферы

Температура окружающей среды: 20℃

Относительная влажность: 60%

Содержание влаги окружающего воздуха: 0,012 kg/kg

5, общественные работы (итог)

5,1 электрический источник

Электропитание: 380V, 3phase, 50HZ

Сила: движущая сила 267 kw

6. Основные параметры оборудования:

(1) диаметр башни внутренний: Φ5800 mm

(2) диаметр башни наружный: Φ5960 mm

(3) том воздуха: 15000 kg/h

(4) температура воздушной среды входа: 210℃

Температура воздушной среды выхода: ~90℃

(5) выход сухого продукта: ~200 kg/h

Испарение воды: 500 kg/h

(6) содержание воды сухого порошка: 4%

(7) Газ-увольнятьый подогреватель дутья: 800000 kcal/h

(8) экстрактор пыли 1 циклона: 2-- XXF/Φ1100

Экстрактор пыли 2 циклона: 2-- XXF/Φ1000

(9) дуя машина: Модель: сила 4-72-5A: Скорость 15KW: 2900 rpm

(10) вентилятор наведенного проекта: Модель: сила 9-26-10D: Скорость 55KW: 1450 rpm

(11) насос винта: Модель: Сила GF40-1: Давление 4KW: 0,6 Mpa

Скорость потока: 8 скорость m³ /h: 700 rpm

(12) атомизатор: Модель: Сила XH-500: 11KW

Скорость: 12000~15000 rpm

Ⅲ, Определение систем

Начальный выбор: Блок брызг LPG-500 более сухой

Система отопления: Газ-увольнятьый подогреватель дутья

Система захвата порошка: Двухступенный разделитель циклона

Диэлектрическая система циркуляции: Цикл вентилятора проекта открытый

Система фильтрации воздуха: Начальный воздушный фильтр

Система фидера: Питаться насоса винта регулируемый автоматический

Система управления: Централизованный контроль шкафа контроля

Ⅳ, Схематическая диаграмма технологического процесса (с чертежами)

Ⅴ, Таблица параметра оборудования техническая
