Место происхождения:
Китай
Фирменное наименование:
XINYU
Номер модели:
ХГ

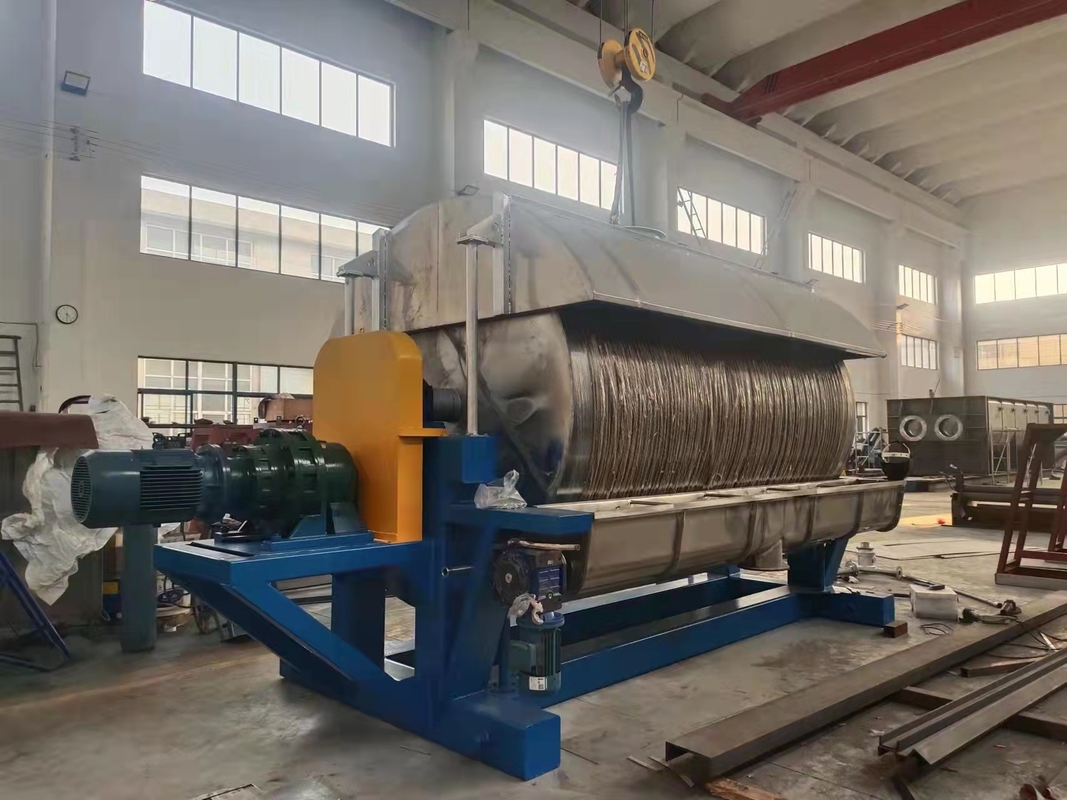

TG-φ1,5 тип сушильщик×1,8 шабера ролика
I. технические требования
1. Материал: Ролик поверхности Q345R покрытый хромом
2. Начальная влага: 75%
3. Окончательная влага: ≥10%
4. Продукция: 2000kg/24h→85kg/h
5. Режим контроля: Независимые шкафы (отдельные шкафы контроля)
6. Нагревая режим: Пар (0,4 mpa mpa~0.5)
7. Система влагоотделения: Внешнее соединение dehumidifier
8. Тип оборудования: TG-φ1.5×1.8
II. технический выбор
Испарение воды в час: W=85* [(75%-10%)/(1-75%)]=221kg/h
Пропускная способность в час: G=221+85=306kg/h
Интенсивность испарения на квадратный метр в час 10~12 kg/h.m2 согласно состоянию теплового источника места потребителя и фактическим данным по опыта наших предыдущих установки и отладки (10 kg/h.m2 здесь)
Интенсивность испарения согласно с квадратное мельчайшее Q=10÷60=0.166 kg/min.m2. Компонент воды, который нужно испариться в минуту: Q1=221÷60=3.68kg/min.m
Реальная необходимая область =3.68÷0.166=22m2 (эффективная суша область)
Фактическая эффективная суша зона сушильщика шабера барабанчика следующим образом: S=7.3 m2, рассматривают использовать 1 оборудование засыхания для встречи фактической суша области. Одиночная модель является следующим: TG-φ1.5×1.8, S=8.4 m2
Список конфигурации III.Equipment
| Система засыхания главной машины | ||||
| Seriel# | Имя | Спецификации | Материал | Q'ty |
| 1 | Роторный барабанчик | Φ1.5×1.8 | Сталь углерода покрывает хромом покрытую поверхность | 1 |
| 2 | Большая ЭВМ | сортируйте | Q235,18#U-steel | 1 |
| 3 | Передача | 5.5kw | Компоненты (преобразование частоты) | 1 |
| 4 | Редуктор | сортируйте | Компоненты | 1 |
| 5 | Подшипник (место) | сортируйте | Компоненты | 2 |
| 6 | Шабер | Сортируйте, регулируемый | весна 410 стальная | 1 |
| 7 | Вращаясь соединение | сортируйте | Шланг металла | 1 |
| 8 | Приостанавливанный клобук | сортируйте | Анти--корозия Q235 и антиржавейная обработка | 1 |
| 9 | Влажный отработанный вентилятор | 4-72-4.5A | Анти--корозия Q235 и антиржавейная обработка | 1 |
| Система загрузки | ||||
| Seriel# | Имя | Спецификации | Материал | Q'ty |
| 1 | Бункер | сортируйте | SUS304 | 1 |
| Система разрядки | ||||
| Seriel# | Имя | Спецификации | Материал | Q'ty |
| 1 | Уклоните плиту для разрядки | сортируйте | SUS304 | 1 |
| 2 | Хоппер разрядки | сортируйте | SUS304 | 1 |
| Электрический шкаф контроля | ||||
| Seriel# | Имя | Спецификации | Материал | Q'ty |
| 1 | Электрический шкаф | сортируйте | Шкаф jection брызг | 1 |
| 2 | Трансформатор частоты | сортируйте | сортируйте | 1 |
| 3 | Переключатель Aairbreak | сортируйте | сортируйте | полный набор |
| 4 | Термальная перегрузка | сортируйте | сортируйте | полный набор |
| 5 | Контактор | сортируйте | сортируйте | полный набор |
| Примечание: согласно обстановке на данный момент, потребитель влагоотделения продолжает соединение трубопровода влагоотделения самостоятельно, наша компания устанавливает в сторону фланец | ||||
