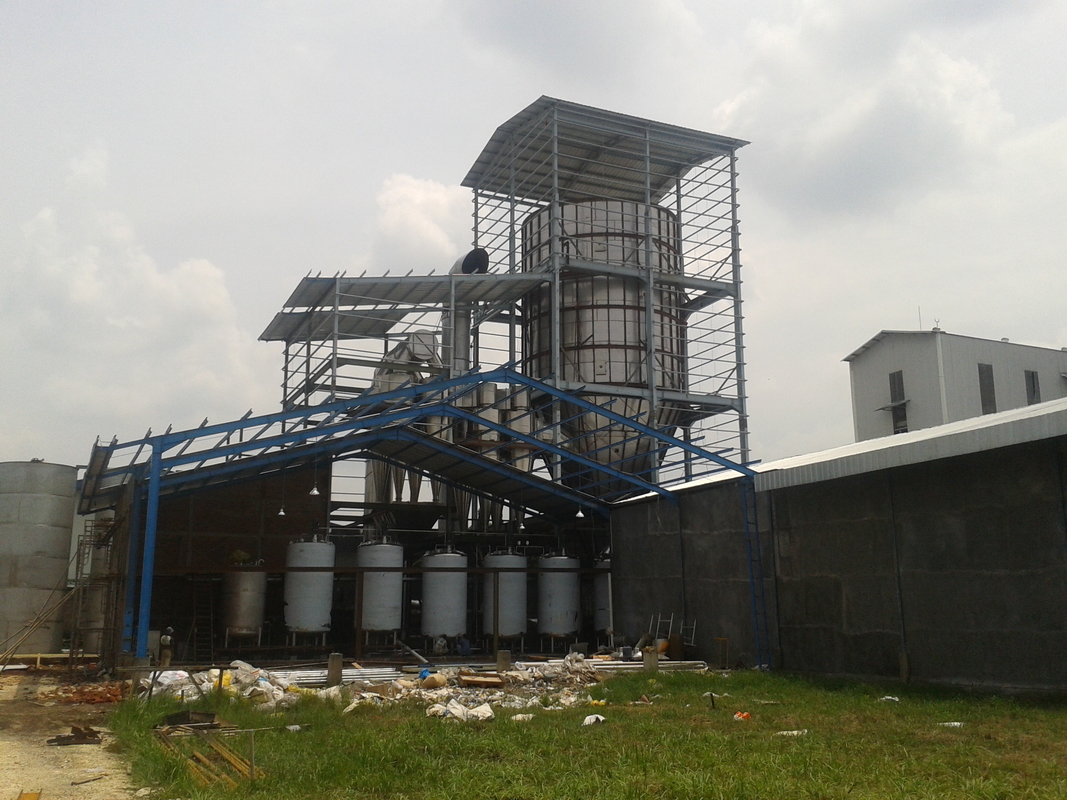

Список для оборудования сушки пульверизатором каолина с годовой выработкой 35 000 тонн

1. Насос винта: модель: GF 50 -2, сила: 3 KW, расход потока: 6 000 kg /h; материальная часть контакта 304.

2. Насос винта принимает продукты Аньхоя Junma Компании, который был использован в нескольких наборов оборудования сушки пульверизатором, и влияние очень хорошо.

3. Питаясь труба принимает φ труба нержавеющей стали 89 mm.

4. Насос оборудован с преобразователем частоты для того чтобы отрегулировать скорость.

1. Высокоскоростной центробежный распылитель R-XH- тип 10 t, оборудованный с силой: 45 KW, максимальная скорость: 1 1 500 rpm, максимальные брызги 10 000kg/h.

2. Оборудованный с набором масляного насоса, смазывая масло охлажено водой в баке для хранения, танк нефтехранилища сделан Q235, и водяное охлаждение сделано медных компонентов.

3. Диаметр распыляя диска: Φ 210 mm.

4. Используйте 304 когда атомизатор в контакте с материалом.

5. Атомизатор действует по предписание скорости преобразования частоты.

• Фильтр принимает начальное влияние, слой ячеистой сети
• Воздуходувка: Модель: 4-72-8 c, сила: 30 KW, скорость: 1600 rpm, том воздуха: 24982 | 432380 m3^/h, давление: 2303 | PA 1816, на материальная точка соприкосновения для SUS304, с пусковой площадкой удара.
• Вентилятор проконтролирован преобразователем частоты, который легок для того чтобы отрегулировать. Вентилятор принимает продукты произведенные национальной обозначенной фабрикой.
• Непосредственн-увольнятьый подогреватель дутья природного газа: 4 миллиона kcal, линейная горелка принимает отечественные известные бренды, использован во множественных комплектах оборудования, и бегах стабилизированно и безопасно.

1. Волюта, раздатчик горячего воздуха: верхней горячей раздатчик волюты воздуховода и горячего воздуха регулирует угол вращения воздушного потока согласно различным условиям, эффектно для того чтобы отвлечь газ в башне, и предотвращает материал от вставлять к стене. Держатель атомизатора выведен в середину. Он сделан материала 3mm304, с консервацией жары в середине.

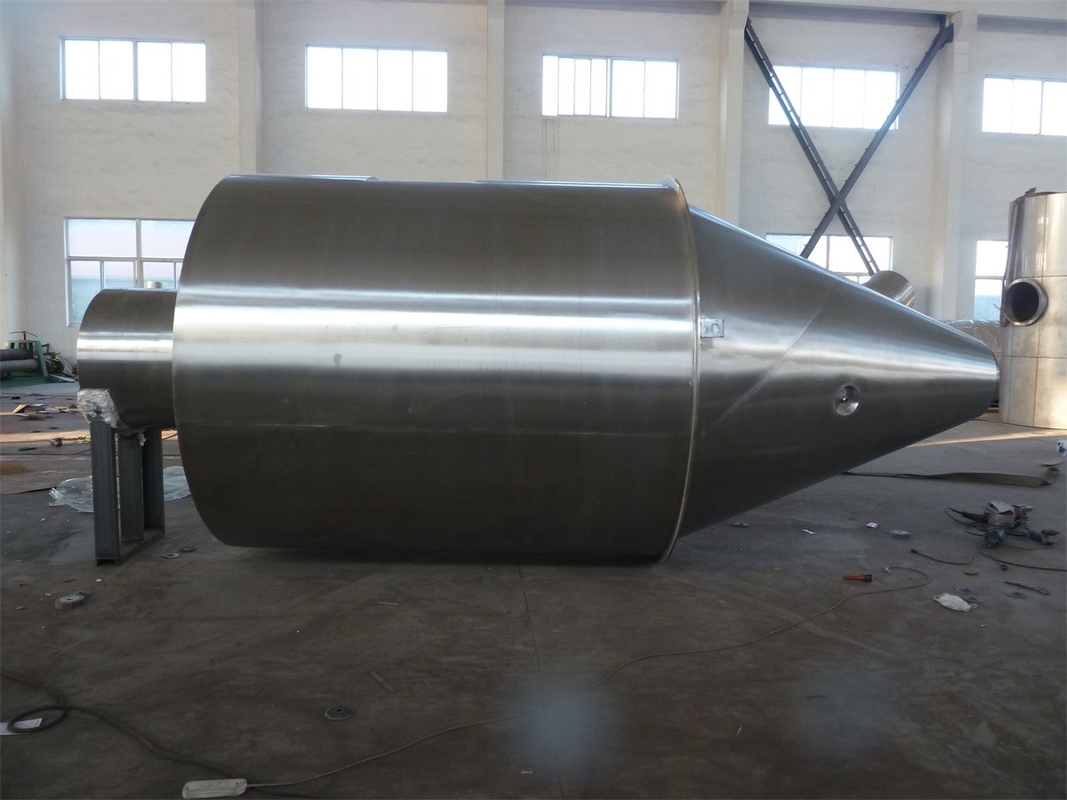

2. Высыхающая колонна: Внутренний диаметр высыхающей колонны в 8,4 метра, высота прямого цилиндра в 8,54 метра, и полная высота внутреннего танка высыхающей колонны в 15,6 метра. Она может выдержать отрицательное давление 25 00Pa и не будет повреждена в случае работая ошибок. Внутренняя стена 304 отполированная панель зеркала с толщиной 3,0 mm, которая сварена дуговой сваркой аргона. Тело башни outsourced плитой нержавеющей стали с толщиной 1,2 mm, и середина стальные скелет Q235 и кремнекислый алюминий с толщиной 100 mm для термоизоляции. Верхняя часть сушильной камеры плита контролера нержавеющей стали с толщиной 3mm.

3. Тело башни оборудовано с дверью башни и отверстием замечания, которое удобно для очищать и замечания в башне. Интерфейс тела башни и локоть трубопровода конструированы с простой прифуговкой дуги для уменьшения мертвого угла.

4. Нормальная рабочая температура: температура воздушной среды входа волюты и раздатчика горячего воздуха ℃ 350, и температура выхлопного воздуха ℃ 110. Давление деятельности в башне: -100~-1000Pa, давление предела в башне: -2000Pa.

5. Прямолинейная секция и конус высыхающей колонны оборудованы с воздушным молотом, который конструирован нашей компанией, с большой вибрацией и небольшим потреблением газа.

1. Выпускной короб: нержавеющая сталь 304 использована в контакте с материалом.

2. Фильтр сумки принимает mc - тип 570, силосохранилище ниже, и более низкий порт оборудован с клапан-бабочкой ручного переключателя.

3. Силосохранилище: Φ 6 000mm.

4. Наведенный вентилятор: Модель: G4-73-10D, сила: 55KW, скорость: 1450 rpm, том воздуха: 31554~60533m ³ /h, давление: 3301~2194Pa, сделанное Q235, кронштейн оборудовано с амортизационной подушкой, вентилятором оно проконтролировано преобразователем частоты, который удобен для регулировки. Вентилятор принимает продукты произведенные национальной обозначенной фабрикой.

7. Труба камина: материальная сталь углерода.

1. Электрический шкаф контроля сделан из стали углерода распыленной с пластмассой.

2. Система управления принимает ручное управление кнопки, показаны основные параметры как температура входной температуры и выхода и отрегулированный на экране, который удобен для потребителей для использования, и воздушном давлении входа и выхода показывает на электрическом шкафе. Электрический контроль главным образом принимает электрические детали Chint, которые могут эффектно обеспечить надежность, точность и безопасность электрической деятельности. (обеспечил клиентом)

3. Атомизатор и вентилятор проконтролированы преобразователем частоты.

Огонь прямой наводки

Подогреватель дутья
